13.15.9 Снятие и установка наружной ручки открытия двери

13.15.9. Снятие и установка наружной ручки открытия двери

ОБЩИЕ СВЕДЕНИЯ

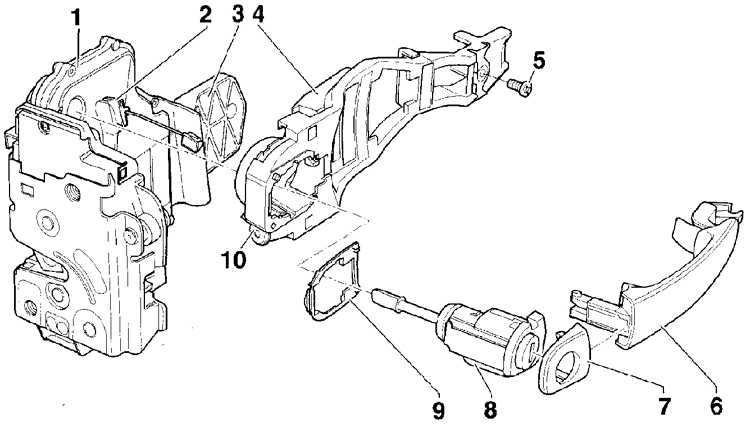

Наружная ручка открытия двери и замок двери

Снятие и установка наружной ручки открытия двери Volkswagen Golf IV

1 – замок двери;
2 – тяга разблокировки замка;
3 – опорная поверхность;
4 – скоба опоры;
5 – винт;

6 – наружная ручка открытия двери с опорой;
7 – накладка;
8 – корпус цилиндра замка;
9 – опора;
10 – болт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите корпус цилиндра замка передней двери.

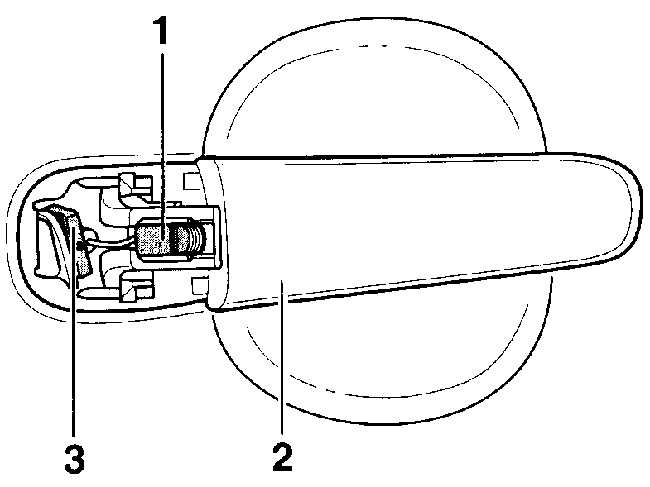

	2. Освободите фиксатор (1) ручки (2) открытия двери (3 – рычаг управления замка двери).
3. Незначительно перемещая наружную ручку открытия двери, снимите ее с двери.

ОТЛИЧИЯ В ЗАДНЕЙ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите уплотнение (1) задней двери в области ручки (2) задней двери (3 – кожух, 4 – отвертка для вывинчивания болта крепления кожуха).
2. Откройте ручку задней двери (стрелка) и удерживайте ее в этом положении.
3. Через отверстие в торце двери вывинтите болт с внутренним фасонным углублением 4 мм до упора. При этом освободится крепление кожуха.
Предупреждение Не вывинчивайте болт полностью, так как в противном случае фиксирующее кольцо опоры упадет в дверь.
4. Снимите кожух (3) и ручку (2) открытия задней двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При необходимости, перемещая в стороны, установите наружную ручку открытия двери на дверь.
	2. Прижмите ручку (2) открытия двери к двери и, пропустив фиксатор (1) в паз двери, закрепите его на ручке открытия двери (3 – рычаг управления замка двери).
3. При установке фиксатора (1) не перемещайте рычаг управления замком (3).
4. Установите на дверь корпус цилиндра замка.
